Home > 제품정보> MS커넥터

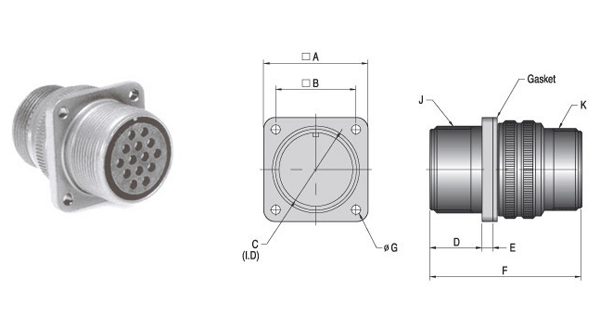

WALL MOUNTING RECEPTACLE
SOLID SHELL

MS3100A
MS 3100A wall mounting receptacles are used with the Ms3057 cable or with conduit to eliminate need for the conduit box in applications where are carry wires thru walls or bulkheads

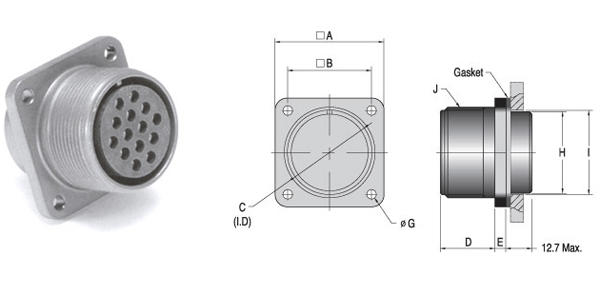

BOX MOUNTING RECEPTACLE

MS3102A
The MS3102A box mounting receptacles are used on boxes and equipment cases where no cable support is required



(mm)
Shell
Size		 ㅁ A
± 0.79		 ㅁ B
± 0.12		 Ø C
+0.38
-0.00		 Ø D
+0.79
-0.00		 E
± 0.20		 F
Max		 Ø G
+0.25
-0.12		 Ø H
+0.00
-4.77		 Ø I
+0.38
-0.00
(MTG.Hole)		 J
Thread-2A		 K
Thread-2A
   8S  23  15.1   9.4  14.28  3.0  37.31  3.05  13.5    14.27 1/2-28 UNEF 1/2-28 UNEF
  10S  25.4  18.26  11.38  14.28  3.0  38.9  3.05  16.66    17.47 5/8-24 UNEF 1/2-28 UNEF
  10SL  25.40  18.26  11.38  14.28  3.00  38.88  3.05  19.35    20.62 5/8-24 UNEF 5/8-24 UNEF
  12S  27.79  20.62  14.15 〃 〃  42.87 〃 〃 〃 3/4-20 UNEF 〃
  12 〃 〃 〃  19.05 〃  52.37 〃 〃 〃 〃 〃
  14S  30.18  23.01  17.33  14.28 〃  42.87 〃  23.01    23.83 7/8-20 UNEF 3/4-20 UNEF
  14 〃 〃 〃  19.05 〃  52.37 〃 〃 〃 〃 〃
  16S  32.54  24.61  20.50  14.28 〃  42.87 〃  26.21    26.97 1-20 UNEF 7/8-20 UNEF
  16 〃 〃 〃  19.05 〃  52.37 〃 〃 〃 〃 〃
  18  34.93  26.97  23.68 〃  4.00 〃 〃  29.36    30.18  11/8-18 UNEF  1-20 UNEF
  20  38.10  29.36  26.88 〃 〃  55.57 〃  32.56    33.32 11/4-18 UNEF 13/16-18 UNEF
  22  41.28  31.75  30.03 〃 〃 〃 〃  35.71    36.53 13/8-18 UNEF 〃
  24  44.45  34.93  33.20  20.63 〃  58.72  3.73  38.91    39.67 11/2-18 UNEF 17/16-18 UNEF
  28  50.80  39.67  38.77 〃 〃 〃 〃  45.26    46.02 13/4-18 UNEF 〃
  32  57.15  44.45  45.12  22.23 〃  61.92  4.39  51.61    52.37 2-18 UNS 13/4-18 UNS
  36  63.50  49.23  50.68 〃 〃 〃 〃  57.96    58.72 21/4-16 UN 2-18 UNS
  40  68.85  55.58  57.03 〃 〃 〃 〃  64.31    65.07 21/2-16 UN 21/2-16 UN
  44  76.2  60.33  63.37 〃 〃  65.07 〃  70.66    71.42 23/4-16 UN 21/2-16 UN
  48  82.55  66.68  69.72 〃 〃 〃 〃  77.01    77.77 3-16 UN 3-16 UN
